PLANS 2D FACILES DIRECTEMENT SUR LE TERRAIN
Solution globale n°1 pour des plans 2D faciles et rapides.
Disto et logiciel PIC pour mesure plan 2d.

DISTO D810 + PIC + tablette : La solution 2D gagnante.

Disto D810 + Pic + Tablette  = Plan 2d facile, rapide, precis Directement sur le terrain

plan 2d disto 810 pic

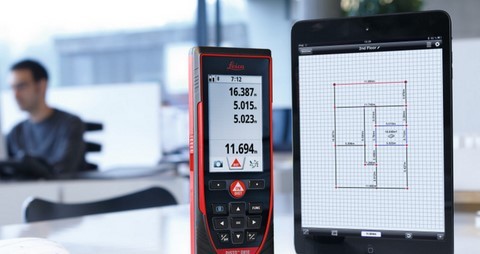

DISTO LEICA D810 + Logiciel PIC + Tablette Windows

LEICA DISTO D810

-Il dispose d'un grand écran tactile, clair et fluide.
-Equipé d'un viseur numérique vidéo avec un grossissement 4X.
-Stop aux piles: Le disto D810 Touch est équipé d'une batterie Lithium-Ion.
-Etant un véritable bijou technologique il dispose de la fonction Appareil photo.
-Liaison sans fil: Leica n'a pas oublié de vous faciliter la vie, le télémètre disto D810 Touch est équipé de la technologie Bluetooth Smart afin de transférer vos données sans fil.
-Une compatibilité assurée entre les différentes technologies Android, Apple et windows.
-Et enfin l'innovation mondiale: la mesure depuis la photo.

Caractéristiques détaillées du LEICA DISTO D810 Touch:

D810 Touch 200m :  +/-1mm
Mesure Mini  : 0.05m
Mesure Maxi  : 200m
Précision :  +/-1mm
Etanchéité : IP54
Fonction Tracking :  oui
Distance, Surface, Volume :  oui
Périmètre : oui
Mesure distance Hz même par dessus obstacle : oui
Mesure d'une pièce non rectangulaire : oui
Fonction Pythagore : oui - 2 ou 3 points
Mémoires :  oui 30
Inclinaison : oui +/-360°
Mesure pente de toit :  oui
Mesure sans cible de butée :  oui
Définir un profil simple de terrain : oui
Viseur  oui numérique vidéo 4x
Filetage trépied : oui 1/4''
Fonction piquietage : oui
Transmission des données : oui - Bluetooth Smart: connexion avec Iphone, Ipad, Android smartphones, et PC Windows 8
Ecran  Grand écran Touch tactile
Mesure de panneau vertical :  Oui rapide simplifiée
Mesure de diamètre :  oui par ex. diamètre d'un tronc d'arbre
Fonction appareil photo :  oui
Fonction mesure sur photo : oui
Alimentation  Batterie lithium-ion - 4000 mesures
Dimensions :  164x61x31mm
Poids :  238g
Boussole intégrée :  oui
Certificat de précision :  oui ISO 16331-1

plan 2d interieur rapide disto


Logiciel Pic - Logiciel de dessin pour plans d'intérieur

PIC - Plan d'Intérieur Compensé

Le seul logiciel capable d'assembler et compenser rapidement vos relevés de plan d'intérieur.

Grâce à son interface interactive, à sa prise en main conviviale, et sa compatibilité avec le Disto Bluetooth, PIC est un outil performant et fiable pour mettre en forme et compenser vos relevés de plan d'intérieur en 2D. Destiné aux géomètres et plus récemment aux architectes, PIC facilite considérablement le traitement des levés de plan d'intérieur des mesures à la livraison du plan final.

A partir des éléments du croquis traditionnel, de données terrain, l'utilisateur saisit les mesures et le dessin s'opère immédiatement à l'écran. Le logiciel permet de traiter efficacement tout type de relevé avec ou sans point de calage, à toute échelle et sur plusieurs étages.

De plus, de nombreux outils ont été développés afin d'accélérer la construction (connexion au Disto Bluetooth, création rapide des murs par digit de ligne...).

Profitez également du mode 'Identification en un seul clic' pour gagner du temps et simplifier l'utilisation de PIC notamment avec une tablette PC équipée d'un stylet.

Assurez une construction interactive puis compensez l'ensemble du levé :

PIC permet également d'assurer un contrôle permanent de la cohérence des mesures au fil du traitement grâce à un ensemble d'outils permettant d'appliquer des contraintes et des poids à chaque mesure (parallèle même axe entre les 2 faces d'une ouverture...). PIC opère ensuite, sur demande, une compensation par moindres carrés de tout ou partie du dessin. Le logiciel affiche dynamiquement les écarts entre mesure et dessin. La compensation, instantanée et automatique, garantit l'exactitude des mesures. C'est pourquoi, cette fonction est très largement utilisée et s'avère particulièrement efficace dans l'exécution de plans complexes (bâti ancien, accès difficiles, 1/50...) car elle réduit considérablement les erreurs éventuelles liées au levé.


Livrez un plan à la demande :

Grâce à sa barre d'outils personnalisée, PIC guide l'utilisateur dans la création de ses plans d'intérieurs. Une panoplie d'outils dédiés permet d'habiller et de structurer le plan selon les besoins de l'utilisateur :
- création de pièces
- hachurages
- calcul des surfaces
- etc....

L'utilisateur peut également accéder à une bibliothèque de figures, tout en ayant la possibilité d'en créer de nouvelles ou d'importer ses propres blocs. Les figures sont des dessins géométriques qui s'accrochent aux points compensés du levé (ex : portes, fenêtres, encadrements, escaliers...). Ils suivent la compensation de façon dynamique et offrent une puissance de traitement illimité.

Grâce à la diversité et la puissance des outils de PIC, les utilisateurs produisent des plans d'intérieurs plus précis et complets.

Tout un ensemble de fonctions, regroupées dans une barre d'outils spécifiques, permet de générer automatiquement des plans de coupes sur tous les étages d'un plan d'intérieur.

Grâce à cette fonction, très attendue des utilisateurs actuels, vous pouvez déplacer la ligne de coupe et la mise à jour automatique du dessin de coupe.


Principe de fonctionnement

Le principe : Principe d'un plan élastique qui prend en compte toutes les mesures et permet de minimiser les écarts de mesure par un système de compensation. Mais il faut se rendre sur le terrain pour faire le croquis, puis revenir au bureau pour reporter toutes les cotes sur un plan. On s'est dit que l'idéal pour gagner du temps serait de faire les plans directement sur le terrain, pour voir les erreurs et les corriger, et n'oublier aucune cote. Dans ce contexte, les tablettes équipées de la connectivité Bluetooth sont particulièrement utiles : les géomètres équipés de lasermètres Bluetooth peuvent transmettre directement les mesures prises.

En mode tactile, via l'applicatif, on dessine un croquis à main levée le contour de la pièce sur l'écran. Une fois les contours dessinés avec les mesures du plan, il suffit de mesurer les dimensions réelles du mur avec le lasermètre que l'on transmet au millimètre près via BlueTooth : le dessin se dessine automatiquement à l'échelle en respectant les mesures envoyées. La pièce se met alors en forme sur la tablette. Les zooms tactiles sont très pratiques, ils permettent de regarder les détails très rapidement. Idéalement, il faut utiliser la tablette avec un harnais pour avoir les mêmes libres.

Ensuite, Windows 8 intègrent les logiciels maison de Microsoft : on peut par exemple sortir un tableau des surfaces de pièces tout de suite sur Excel. Le plus, c'est donc l'interface tactile de Windows 8, qui change la donne pour l'utilisation que l'on en a.


Configuration et Coût

AXXESS SOLUTION peut fournir une tablette durcie (en option) de type MOTION.
IMPORTANT - Il faut un portable ou tablette PC sur plateforme windows 8.1 ou 10 obligatoire avec bluetooth et port USB (clé électronique).
Nous nous occupons de l'installation du logiciel et de sa configuration.

Prix de la solution complète au 03/04/2017 (sans tablette) avec
DISTO 810 + Logiciel PIC + Installation + Tests
3790 €HT -

LEICA DISTO D810 Touch livré complet avec :
Dragonne
Housse de protection
Accus Ni-Mh
Chargeur
CD Rom
Certificat de précision
